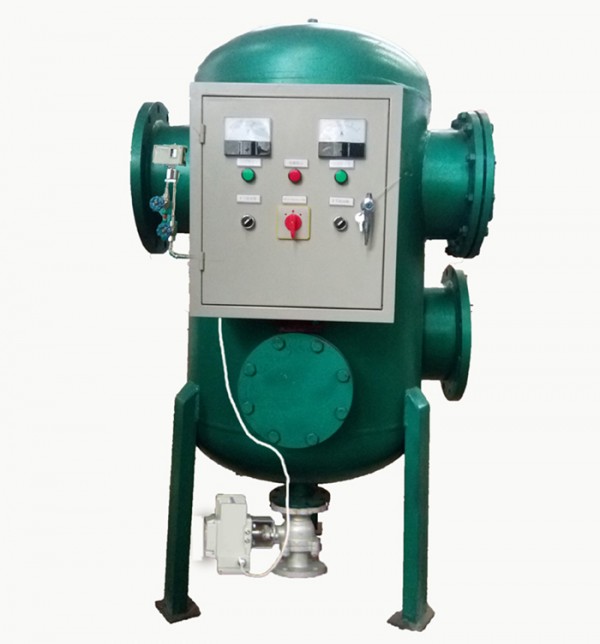

全自動旋流除污器

一、  概述

全自動旋流除污器是新一代智能過濾、除污器設備，該產品在原有旋流除污器基礎上加入了PLC控制系統、電動執行機構、差壓控制器等智能控制部分，實現了自動排污、實時在線監控、故障自動報警等功能，保障了循環水系統安全、穩定的運行。

二、  結構及配置

全自動旋流除污器主要有設備本體、過濾元件、自動控制系統、電動執行機構機構、差壓控制系統、進出水口、排污口、排氣孔、檢修孔等組成。

設備本體材質采用濟南鋼鐵集團生產的Q235B/Q345R鋼材，濾網采用太鋼集團生產的304/316L不銹鋼，網芯壽命30年以上。根據不同型號的設備，設置不同口徑的檢修孔,方便檢修和清理。

三、  工作原理

（1）循環水由設備下側進水口流入筒體，自動沿切線方向旋流向上，經過一級錐型濾網（濾網孔徑為3mm-5mm）攔截污物和雜質，污物和顆粒由于自身重力和離心力作用下，沿設備筒壁自然下落，完成一級粗過濾，過濾后的循環水繼續旋流向上，經過二級濾網（濾網孔徑為0.5mm-1mm）進行精細過濾，過濾干凈的水由設備上端出口流出。

四、  產品應用范圍

全自動旋流除污器適用于冷卻循環水系統、中央空調系統熱交換系統、集中供暖系統、熱水鍋爐系統等，用來保護冷卻設備、鍋爐、熱交換裝置、空調設備等。適用行業面廣，包括熱電、熱力、發電廠、化工、建筑、冶金、輕紡、煤炭、食品、橡膠、造紙等行業。

五、  排污及檢修

排污：整個系統根據壓差控制排污，設備進出口需安裝壓力表，當進出水口壓差達到差壓控制器設定值上限時（一般為0.03mpa-0.05mpa），電動執行機構打開排污閥進行排污，當壓差達到差壓控制器設定下限時（一般為2-3kpa）,電動執行機構關閉排污閥。整個過程無需停機，全自動運行。



檢修：為了便于設備檢修，不同設備口徑設置不同的檢修孔，首站設置DN500檢修孔，以備新管網進入設備內大塊物體而無法正常排污，必要時打開下端人孔進行清理。筒體內設有扶梯與支撐，過濾網內外設有鋼架龍骨，以防較強大的沖擊力。

六、  設備性能說明

（1）全自動反沖洗濾水器實現旋流、擴容、過濾、除污、除沙綜合為一體，清洗、排污自動化運行，實現無人看守。

（2）PLC液晶顯示，配合DCS系統完成在線監測，遠程監控等功能

（3）有效過濾面積大（約為設備進出口的3-5倍以上），運行無阻力，永保循環水暢通，系統不受堵塞，節約能源及水資源。

（4）無需停機，在線反沖洗，清洗濾網干凈徹底，排污耗水量少。

（5）排污時可設置手動和電動排污，采用壓差控制，并具有故障保護功能。設備使用電源：交流三相四線制、380V、50Hz。

（6）設備正常運行水阻約為0-2kpa,濾網承壓能力強，內置鋼架龍骨，以防較強大的沖擊力，防止過濾網變形。

（7）設備進出水口采用下側進上側出，濾網采用錐型濾網，一些輕質垃圾及懸浮物被攔截在濾網下端，方便排污。

（8）設備結構簡單，不用設置減速機，避免了減速機漏水、卡澀現象，減少了設備的故障率。無需專門配置電源，節約電能。
