混水機組
一、混水機組工作原理:
根據熱源一次網的供水溫度，二次網用戶需要的供水溫度，采暖面積，確定一次網的流量與二次網的混水量。根據出水溫度，利用電動閥，調節一次網流量與二次網的混水量，始終處于設定的混水比例狀態，而實現低溫的采暖系統與高溫的外網直接連接，經混合水泵送至采暖系統。使用該設備與采用換熱機組相比，不僅省掉了換熱器的熱損失，水泵電耗也大大降低。采用壓力變送器、溫度變送器檢測一次網與二次網的溫度和壓力，利用遠程自動化控制系統，自動調節溫度、壓力與流量的變化，實時監控。根據獲取實際數據進行自動化調整與控制，實現資源的高效利用。




二、特點：
１.智能化遠程控制，全自動運行，無人值守：超壓、過流、報警、數據傳輸?shù)裙δ?br /> ２.數據中心實時對每臺機組運行的參數回傳，進行分析處理，發生異常可通知報警
３.機組具備自動巡檢反饋，記錄巡檢人員的巡檢時間和設備運行情況，自動分析、調整、復位等功能
４.根據外網供水壓力、供水溫度、室外溫度的變化，各項參數進行自動調整
５.該機組具備結構緊湊、占地面積小、安全可靠、節省投資、節約能耗、安裝方便等優點

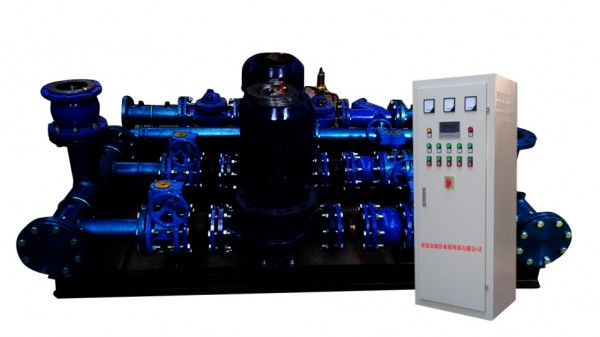

　　　　　　　　　　　　　混水機組外形圖

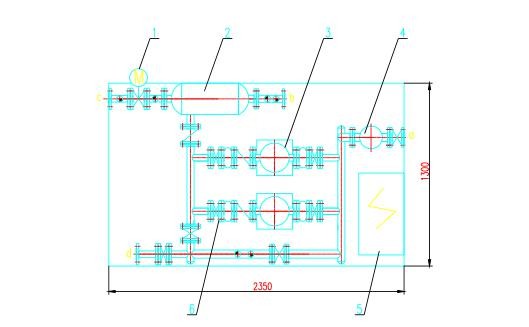

　　　　　　　　　　混水機組平面圖


三、設計與應用

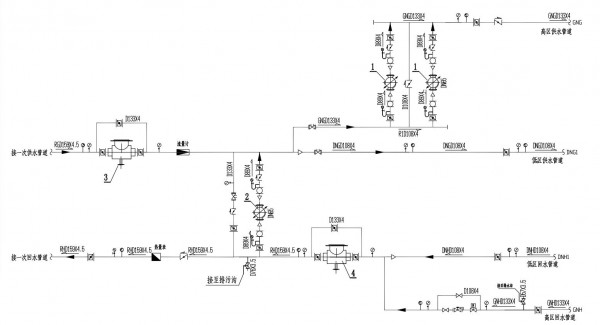

混水系統的工藝設計，將根據熱網系統的運行參數、二級網的供熱要求等進行計算、設計和選型。根據系統的運行特點和供熱要求，對混水方式主要分三種：
１.旁通加壓式、　２.供水加壓式、?。?回水加壓式
旁通加壓式設置與運行特點：１.設置于一級網的供水高壓區?。?混水泵克服一、二級網壓差?。?混水泵采用變頻控制
供水加壓式設置與運行特點：１.設置于一級網的供水低壓區　２.混水泵實現供水增壓功能　?。?混水泵采用變頻控制
回水加壓式設置與運行特點：１.設置于一級網的供水中壓區?。?混水泵實現回水增壓功能　?。?混水泵采用變頻控制
四、型號示例
?。剩龋伲龋樱?０

采暖面積２萬㎡

混水采暖機組


濟南金海洋



JHY-HS 混水機組參數表

型號 流量(m3) 揚程 功率（KW） 外形尺寸 備注
JHY-HS-0.5 15-30 15-32 3 1.6*1.2*1.2


根據現場實際情況設計選擇水泵的流量、揚程、功率、外形尺寸等
JHY-HS-1.0 30-60 15-32 3-5.5 1.8*1.2*1.2
JHY-HS-1.5 45-90 15-32 4-11 2.0*1.5*1.2
JHY-HS-2.0 60-120 15-32 5.5-11 2.2*1.5*1.2
JHY-HS-2.5 75-150 15-32 11-18.5 2.4*1.6*1.2
JHY-HS-3.0 90-180 15-32 11-22 2.4*1.6*1.2
JHY-HS-3.5 105-210 15-32 11-22 2.6*1.6*1.4
JHY-HS-4.0 120-240 15-32 18.5-22 2.6*1.6*1.4
JHY-HS-4.5 135-270 15-32 18.5-22 2.8*1.8*1.4
JHY-HS-5.0 150-300 15-32 18.5-30 2.8*1.8*1.4
JHY-HS-6.0 180-360 15-32 18.5-30 2.8*2.0*1.4
JHY-HS-7.0 210-420 15-32 22-30 3.2*2.0*1.4
JHY-HS-8.0 240-480 15-32 22-37 3.5*2.2*1.4
JHY-HS-10.0 300-600 15-32 30-55 3.7*2.2*1.4
