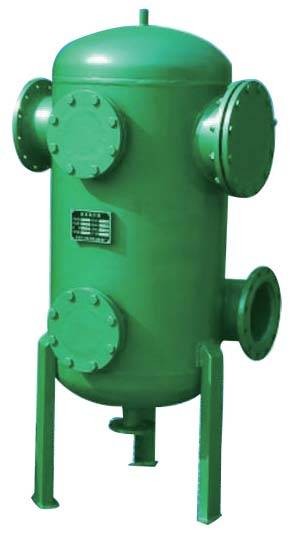

多功能旋流過濾除污器
一．產品概述

多功能旋流過濾除污器有活動抽網式與固定網式，手動型與自動型四大系列多種規格。該設備綜合優化了其他各種過濾除污器的機構形式與特點，開發了一種新型獨特且非常實用的新一代節能產品。

該產品結構簡單，設計合理，占地面積小，不用調試，不用人工管理，進水自動旋流、擴容、過濾、除污、除沙綜合為一體。
二．工作原理
      循環水由設備下側流入筒體，自動沿切線方向旋流向上，經過一級錐型濾網（濾網孔徑為3mm-5mm通流面積約為進出口的3-5倍，水流運行無阻力）攔截污物和雜質，污物和顆粒由于自身重力和離心力作用下，沿設備筒壁自然下落，完成一級粗過濾，過濾后的循環水繼續旋流向上，經過圓筒式濾網（濾網孔徑約為2mm-3mm）完成二級細過濾，由上端出口流出。（為避免風機盤管和換熱器堵塞，在二級圓筒式濾網的基礎上，再套一層濾芯，可實現精細過濾，濾網孔徑約為0.2mm-0.3mm.設備運行四五天后，系統排污干凈，運行暢通后，可把外層濾芯取出）

三．產品應用范圍
旋流過濾除污器廣泛適用于冷卻循環水系統、中央空調系統熱交換系統、集中供暖系統、熱水鍋爐系統等，用來保護冷卻設備、鍋爐、熱交換裝置、空調設備等。適用行業面廣，包括熱電、熱力、發電廠、化工、建筑、冶金、輕紡、煤炭、食品、橡膠、造紙等行業。
四．產品優勢：
     旋流除污器為我公司專利產品，具有以下優點：
（1）設備采用兩級過濾（下錐體濾網與圓筒式濾網）相結合，避免了換熱器設備堵塞。
（2）錐形濾網過濾面積大，運行無阻力，與其他結構形式的除污器節水率在80%左右，并能有效攔截輕質物體及懸浮物，保證循環水暢通運行。
（3）圓筒式濾網可以抽出來，便于更換和清洗。
（4）設備采用側下進，側上出的水流方式，旋轉540度，旋流效果更理想。
（5）過濾網內設有鋼架龍骨，防止強大的水流沖擊力使濾網變形。
（6）設備排污迅速，檢修方便，可實現自清洗與反沖洗。

五．操作說明
整個系統根據壓差控制排污，設備進出口需安裝壓力表，當進出水口達到設定壓差時，打開排污閥進行排污。初期運行時，3小時排污一次（20秒即可）；運行6小時，排污一次（20秒）；運行2-3天，排污一次（20）秒。整個采暖季共排污3次即可暢通運行。
 為了便于設備檢修，不同口徑的設備可設置不同的檢修孔，首站一般為DN600的檢修孔，以備新管網進入設備內大塊物體而無法正常排污，必要時打開下端人孔方便人進入設備內部進行清理。過濾網內設有鋼架龍骨，以防較強大的水流沖擊力使濾網變形。

七．選擇除污器應注意的問題
除污器是供熱系統必備設備之一，其主要作用是沉降和過濾循環水系統中的污物及顆粒，并對進入管道內的輕質物體及懸浮物進行攔截。有效的防止了雜質進入系統堵塞循環水泵葉輪及換熱器。保證了系統暢通運行及良好的供熱效果，讓用戶無后顧之憂。
用戶在選擇除污器時，應綜合考慮以下幾點因素：
1. 如何更好的實現除污器的旋流效果？
立式旋流除污器有側進上出和側進側出等形式，采用側進上出時，水流進入設備筒體進行擴容，加上慣性和自身重力作用，水流很難直接產生向上的作用力，故旋流效果不理想，采用側進側出時，進出口都在設備的偏心位置，水流方向一致，故在設備內能很好的實現旋流效果。
2. 一些輕質物體及懸浮物如何清理？
傳統立式除污器，濾網形式多為為豎直式圓筒網，無法對進入設備的懸浮物和輕質物體進行攔截，因此這些物質殘留在設備上端，形成死角，無法清理干凈。我公司采用的下錐體濾網，在循環水進入設備筒體時，可對輕質體及懸浮物進行攔截，這些殘留物在濾網下方，排污時水流至上而下沖洗濾網，這些殘留物即可由排污口排出，干凈徹底。
3. 旋流除污器如何檢修方便？
   有些除污器沒有設置檢修口，檢修時必須把整套設備拆除，十分麻煩。我公司不同口徑設備可設置不同口徑的檢修口，首站除污器為DN600，以防新管網進入設備內大塊物體而無法正常排污，必要時打開下端人孔進行清理。上端設有可抽式濾網，可以將濾網抽出來進行清洗。
4.如何使系統運行阻力減小，降低運行能耗？
   傳統臥式除污器過濾面積小，排污不徹底，運行阻力大。增加了系統運行費用，即將被淘汰了。要減小系統運行阻力必須進行擴容和增大濾網過濾面積。我公司采用錐型濾網，過濾面積是進出口的5倍以上，首站上設置濾網面積約為設備進出口的7-10倍以上，進出口壓差基本為0，設備運行無阻力，為用戶節約了很大一筆運行費用。
